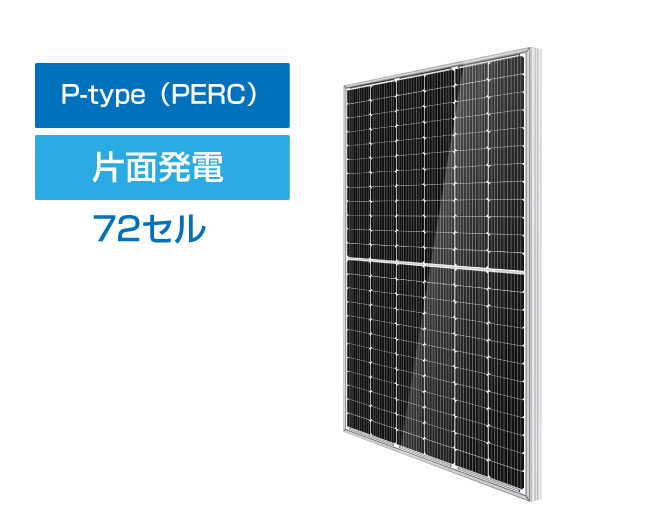

- P-type
- 片面発電
- 産業用

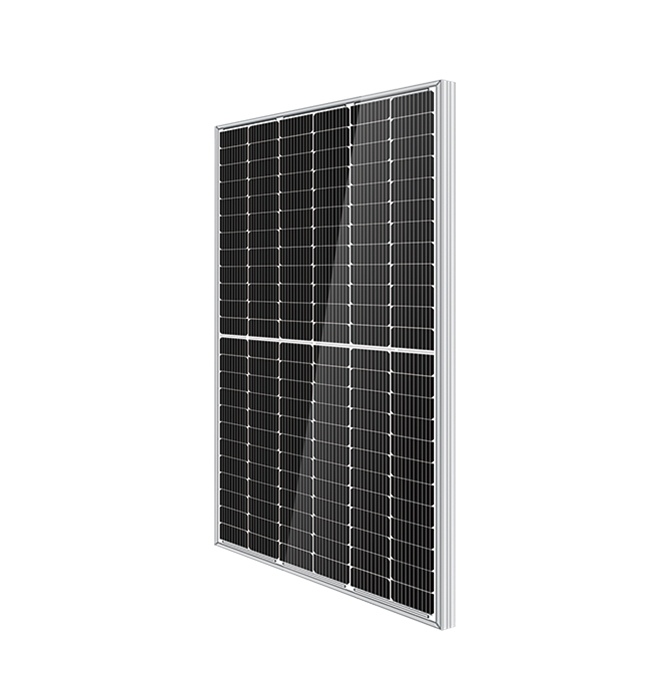

LP182*182-M-72-MH
| 出力 | 550W 555W |
|---|---|
| 変換効率 | 21.3% 21.5% |
| Cell size | 182*91mm |
| Module size | 2279*1134*35mm |
電気的仕様
| 公称最大出力 | 550W | 555W |
|---|---|---|
| 公称開放電圧 | 49.80V | 50.00V |
| 公称短絡電流 | 13.99A | 14.05A |
| 公称最大出力動作電圧 | 41.60V | 41.80V |
| 公称最大出力動作電流 | 13.23A | 13.29A |
| モジュール変換効率 | 21.3％ | 21.5％ |
| 実行変換効率(J-PEC基準) | 23.1％ | 23.3％ |
部材仕様
| 質量 | 27kg |
|---|---|
| モジュールの寸法 | 2279*1134*35mm |
| セルの枚数 | 144枚(72×2) 単結晶 |
| セルの寸法 | 182*91mm |
| 最大システム電圧 | 1500V |
| ジャンクションボックス | 防水等級 IP68 |
| フレーム | アルミ合金 |
| ケーブル | 1400ｍｍ ※ 他の長さもご用意できます。 |
| コネクタ | MC4 または MC4相当 |
| 適用等級 | CIass A |
| マンセル値 | モジュール：色相2.5G／明度1／彩度2 フレーム（シルバー）：N9 |
温度係数
| 公称モジュール動作温度（NMOT） | 41±3℃ |
|---|---|
| 短絡電流の温度係数 | +0.05%/℃ |
| 開放電圧の温度係数 | -0.28%/℃ |
| 最大出力の温度係数 | -0.36%/℃ |
| 出力許容差 | 0~+5W |
| モジュール動作温度範囲 | -40℃~+85℃ |
| 風圧/雪圧 | 2400pa/5400pa |
| 最大直列ヒューズ定格 | 25A |
出力の照度依存I-V特性

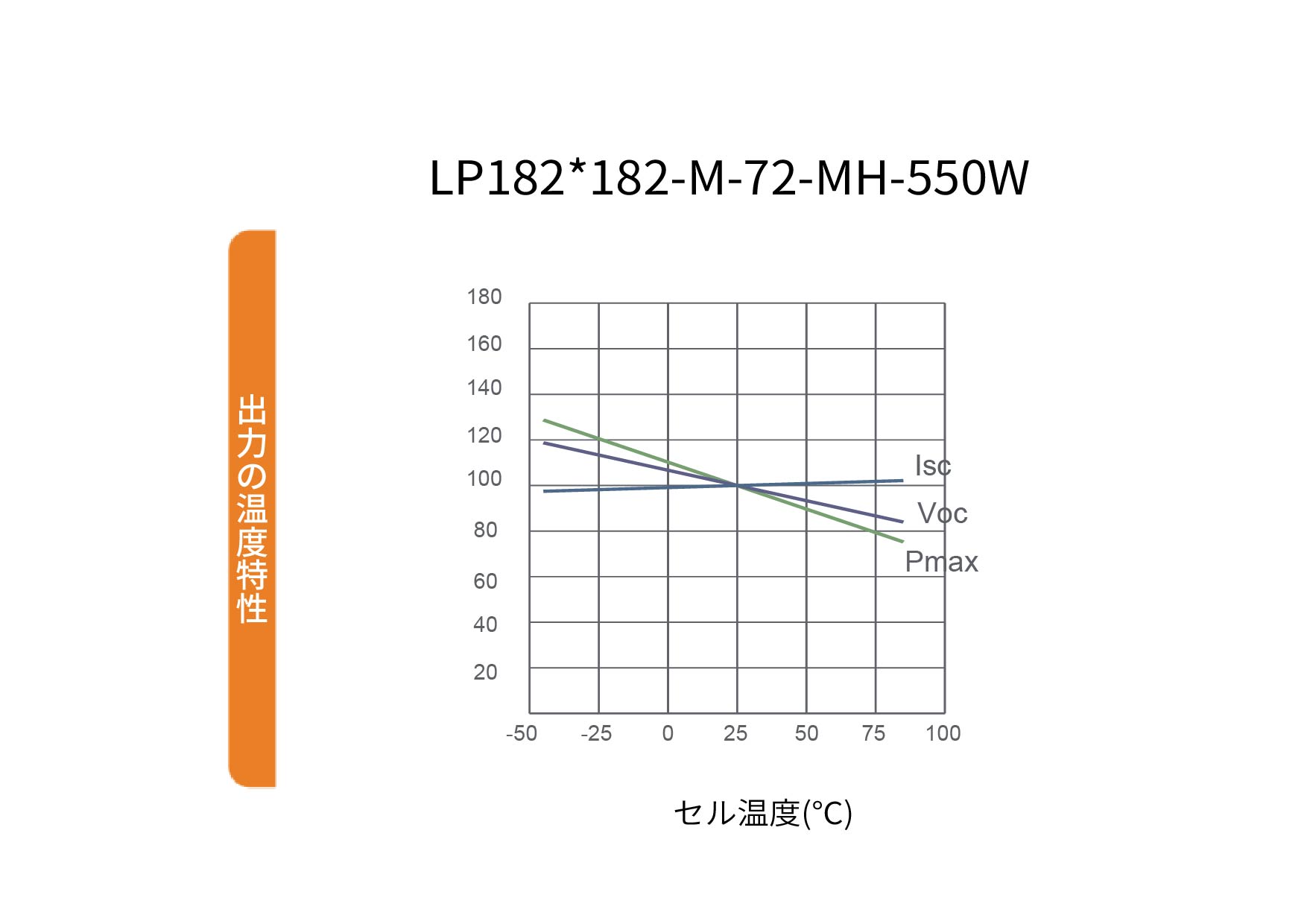

出力の温度特性
