- N-type
- 両面発電
- 住宅用
- 産業用

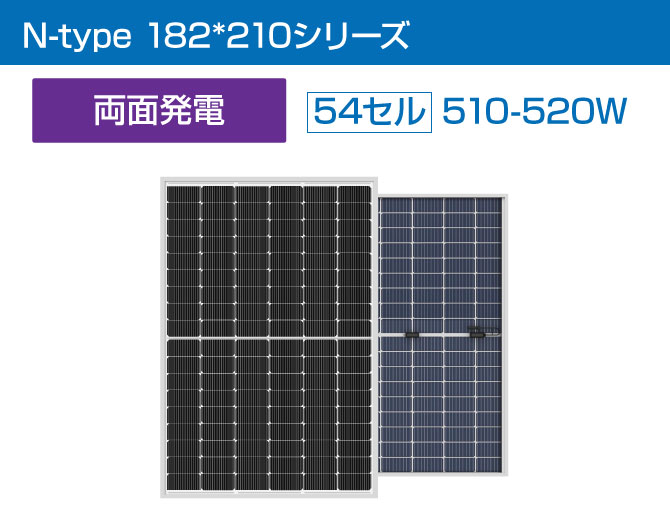

LP182*210-M-54-NB（Bifacial Dual Glass/両面ガラス）
| 出力 | 510W 515W 520W |
|---|---|
| 変換効率 | 22.9% 23.1% 23.3% |
| Cell size | 182*105mm |
| Module size | 1961*1134*30mm |
電気的仕様
| 公称最大出力 | 510W | 515W | 520W |
|---|---|---|---|
| 公称開放電圧 | 40.57V | 40.82V | 41.07V |
| 公称短絡電流 | 16.01A | 16.05A | 16.10A |
| 公称最大出力動作電圧 | 33.73V | 33.93V | 34.13V |
| 公称最大出力動作電流 | 15.12A | 15.18A | 15.24A |
| モジュール変換効率 | 22.9％ | 23.1％ | 23.3％ |
| 実行変換効率(J-PEC基準) | 24.7％ | 24.9％ | 25.2％ |
両面発電データ
| 公称最大出力 | 561W | 566W | 572W |
| 公称開放電圧 | 40.57V | 40.82V | 41.07V |
| 公称短絡電流 | 17.56A | 17.61A | 17.69A |
| 公称最大出力動作電圧 | 33.73V | 33.93V | 34.13V |
| 公称最大出力動作電流 | 16.63A | 16.68A | 16.76A |
部材仕様
| 質量 | 27.7kg |
|---|---|
| モジュール寸法 | 1961×1134×30mm |
| セル枚数 | 108枚 2×(9×6) |
| セルの寸法 | 182×105mm |
| 最大システム電圧 | 1500V |
| ジャンクションボックス | 防水等級IP68 |
| フレーム | アルミ合金 |
| ケーブル | 1200ｍｍ |
| コネクタ | MC4 または MC4相当 |
| 火災安全等級 | CIass A |
| マンセル値 | モジュール：色相2.5G／明度1／彩度2 フレーム（シルバー）：N9 |
温度係数
| 公称モジュール動作温度（NMOT） | 41±3℃ |
|---|---|
| 短絡電流の温度係数 | +0.046%/℃ |
| 開放電圧の温度係数 | -0.25%/℃ |
| 最大出力の温度係数 | -0.30%/℃ |
| 出力許容差 | 0~+5W |
| モジュール動作温度範囲 | -40℃~+85℃ |
| 雪圧/風圧 | 5400pa/2400pa |
| 最大逆負荷電流 | 25A |

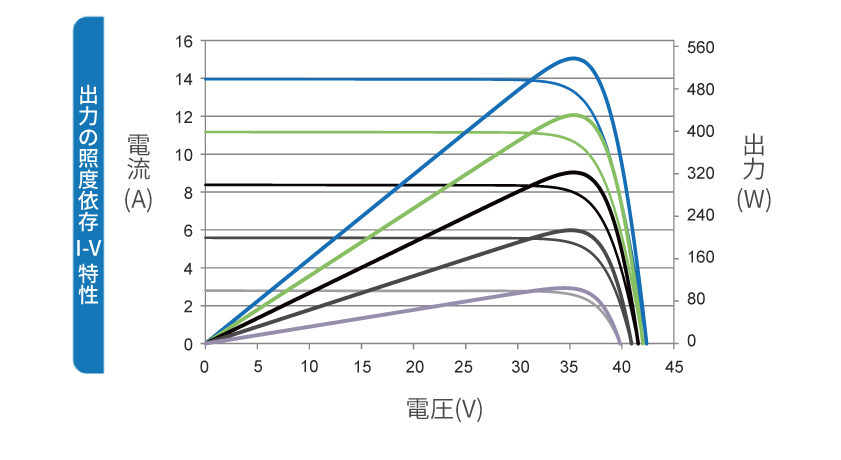

出力の照度依存I-V特性

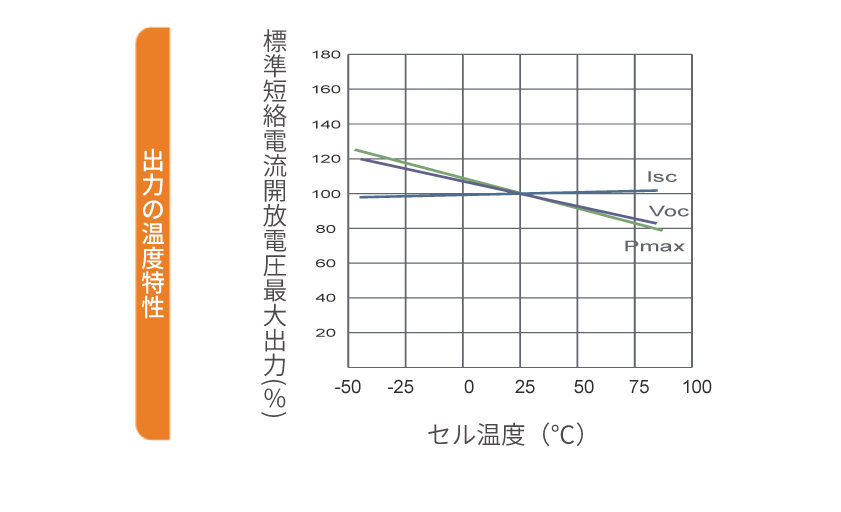

出力の温度特性
