| 出力 |
510W 515W 520W |
| 変換効率 |
22.9% 23.1% 23.3% |
| Cell size |
182*105mm |
| Module size |
1961*1134*30mm |
電気的仕様
| 公称最大出力 | 510W | 515W | 520W |
|---|
| 公称開放電圧 | 40.57V | 40.82V | 41.07V |
| 公称短絡電流 | 16.01A | 16.05A | 16.10A |
| 公称最大出力動作電圧 | 33.73V | 33.93V | 34.13V |
| 公称最大出力動作電流 | 15.12A | 15.18A | 15.24A |
| モジュール変換効率 | 22.9％ | 23.1％ | 23.3％ |
| 実行変換効率(J-PEC基準) | 24.7％ | 24.9％ | 25.2％ |
部材仕様
| 質量 |
23.7kg |
| モジュール寸法 |
1961×1134×30mm |
| セル枚数 |
108枚 2×(9×6) |
| セルの寸法 |
182×105mm |
| 最大システム電圧 |
1500V |
| ジャンクションボックス |
防水等級IP68 |
| フレーム |
アルミ合金 |
| ケーブル |
1200ｍｍ |
| コネクタ |
MC4 または MC4相当 |
| 火災安全等級 |
CIass C |

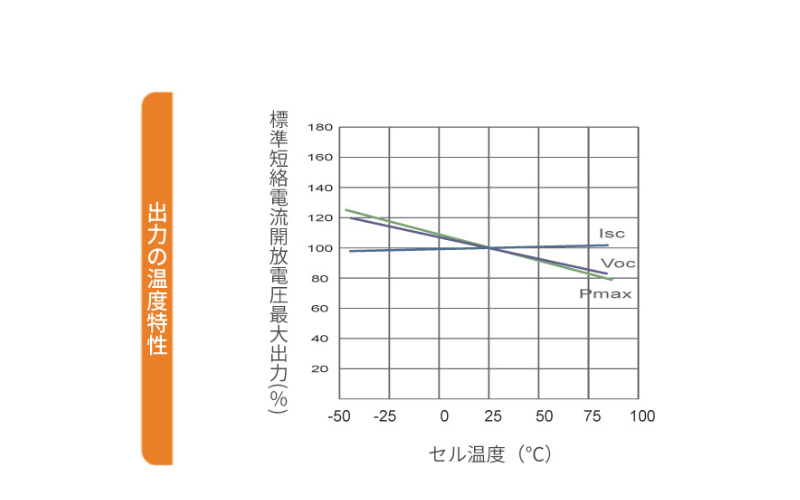

温度係数
| 公称モジュール動作温度（NMOT） |
41±3℃ |
| 短絡電流の温度係数 |
+0.046%/℃ |
| 開放電圧の温度係数 |
-0.25%/℃ |
| 最大出力の温度係数 |
-0.30%/℃ |
| 出力許容差 |
0~+5W |
| モジュール動作温度範囲 |
-40℃~+85℃ |
| 雪圧/風圧 |
5400pa/2400pa |
| 最大逆負荷電流 |
25A |
