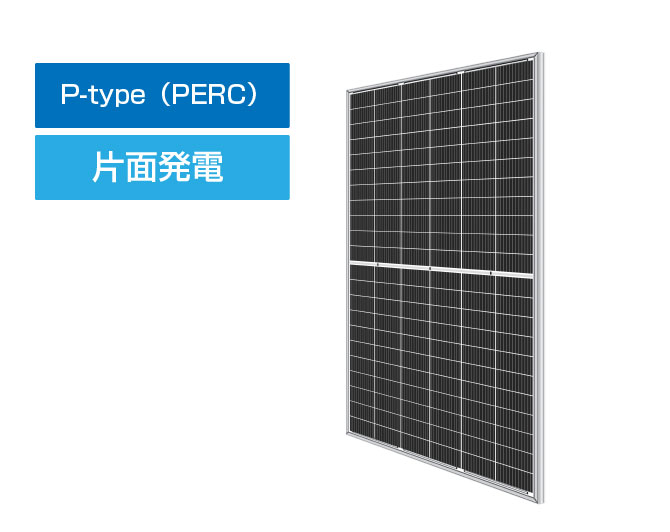

- P-type
- 片面発電
- 産業用
LP210*210-M-66-MH
| 出力 | 650W 655W 660W 665W 670W |
|---|---|
| 変換効率 | 20.9% 21.1% 21.3% 21.4% 21.6% |
| Cell size | 210mm*105mm |
| Module size | 2384mm*1303mm*35mm |
電気的仕様
| 公称最大出力 | 650W | 655W | 660W | 665W | 670W |
|---|---|---|---|---|---|
| 公称開放電圧 | 45.58V | 45.78V | 45.98V | 46.18V | 46.38V |
| 公称短絡電流 | 18.16A | 18.21A | 18.26 | 18.31A | 18.36A |
| 公称最大出力動作電圧 | 37.61V | 37.81V | 38.01V | 38.21V | 38.41V |
| 公称最大出力動作電流 | 17.28A | 17.32A | 17.36A | 17.40A | 17.44A |
| モジュール変換効率 | 20.9％ | 21.1％ | 21.3％ | 21.4％ | 21.6% |
| 実行変換効率(J-PEC基準) | 22.3％ | 22.5％ | 22.6％ | 22.8％ | 23.0% |
部材仕様
| 質量 | 34kg |
|---|---|
| モジュールの寸法 | 2384*1303*35mm |
| セルの枚数 | 132枚(66×2) 単結晶 |
| セルの寸法 | 210*105mm |
| 最大システム電圧 | 1500V |
| ジャンクションボックス | 防水等級 IP68 |
| フレーム | アルミ合金 |
| ケーブル | 1500ｍｍ ※ 他の長さもご用意できます。 |
| コネクタ | MC4 または MC4相当 |
| 適用等級 | CIass A |
温度係数
| 公称モジュール動作温度（NMOT） | 41±3℃ |
|---|---|
| 短絡電流の温度係数 | +0.04%/℃ |
| 開放電圧の温度係数 | -0.25%/℃ |
| 最大出力の温度係数 | -0.34%/℃ |
| 出力許容差 | 0~+5W |
| モジュール動作温度範囲 | -40℃~+85℃ |
| 風圧/雪圧 | 2400pa/5400pa |
| 最大直列ヒューズ定格 | 30A |

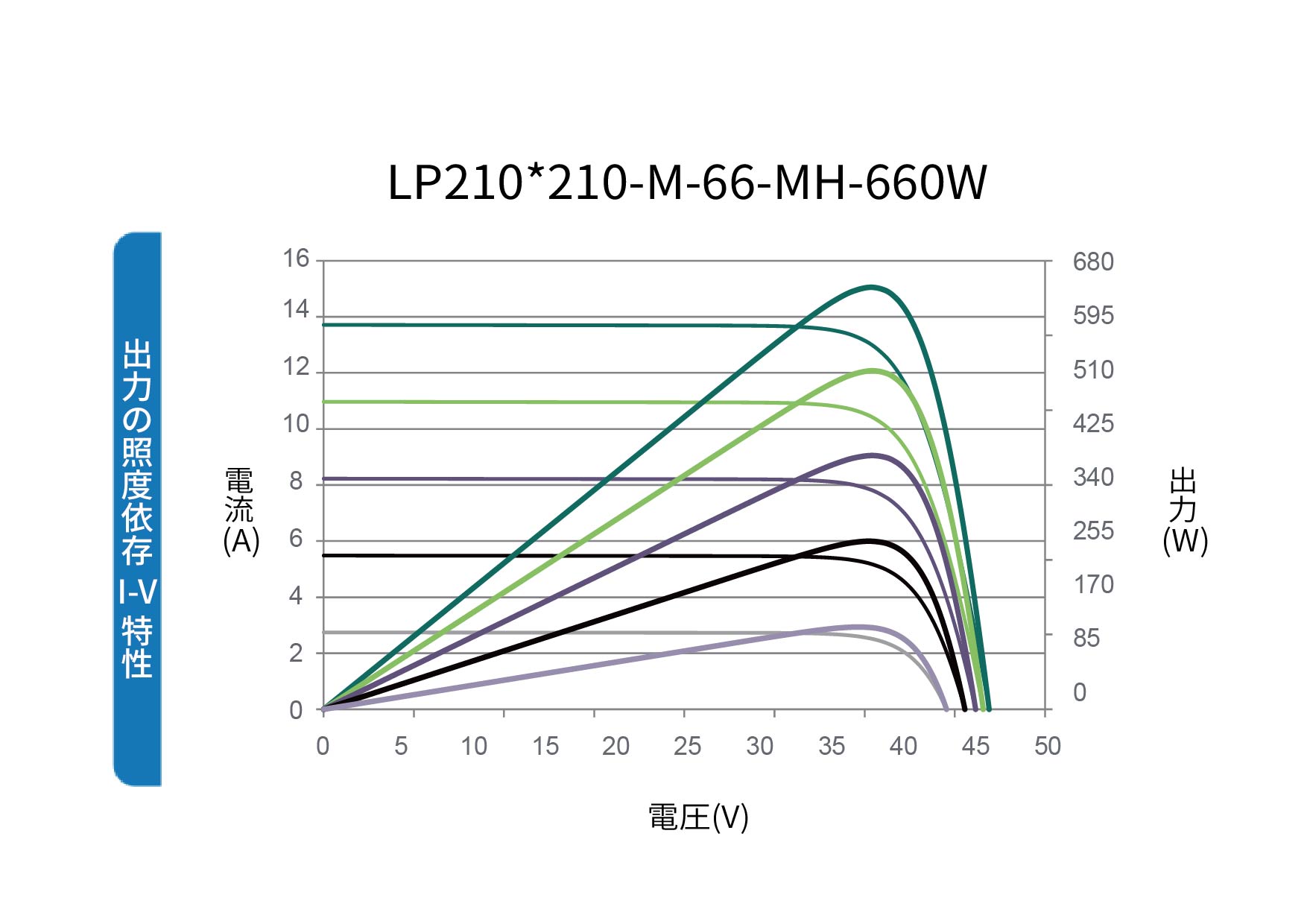

出力の照度依存I-V特性

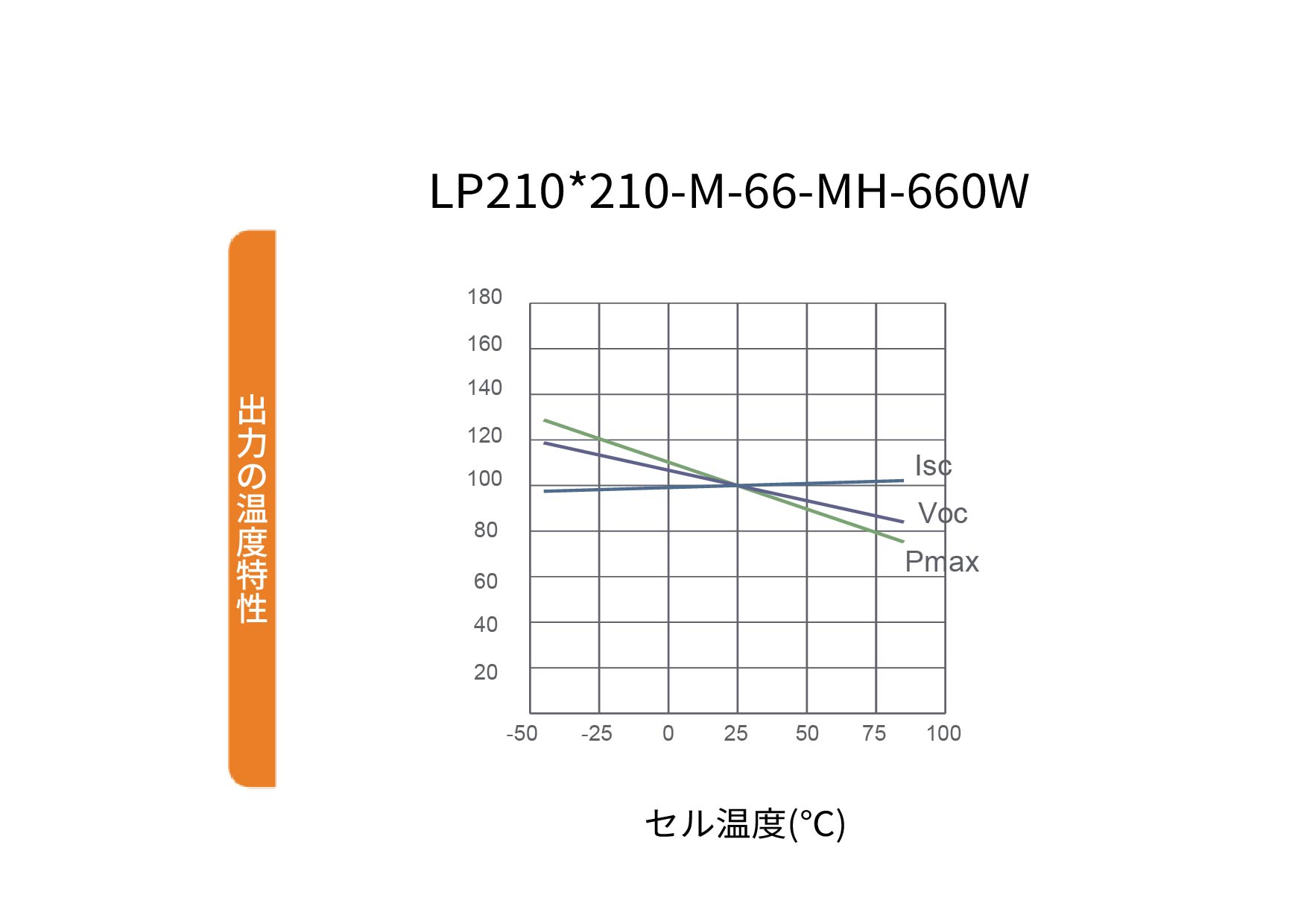

出力の温度特性
